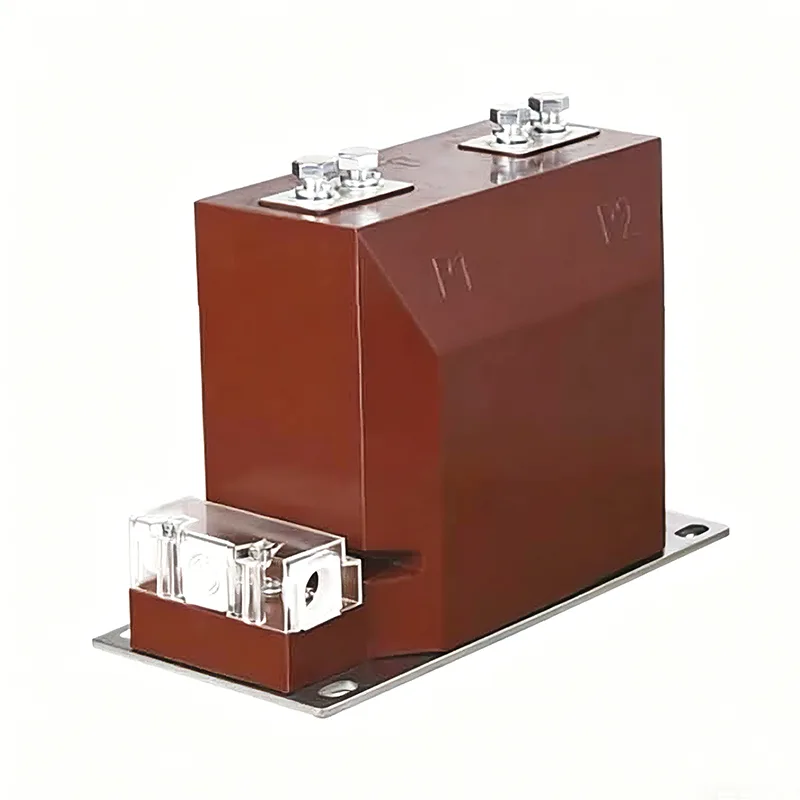

変流器の特性。

A 変流器電磁誘導の原理に基づいて動作する電気機器です。これは主に、測定、保護、制御を容易にするために、電力システムの大電流を比例的に小さな電流に変換するために使用されます。

1. 動作原理と構造上の特徴

電磁誘導原理：変流器は測定対象の回路内で一次巻線（巻数が少ない）を直列に接続し、二次巻線（巻数が多い）を測定機器または保護機器に接続して電流の比例変換を実現します。

短絡近似状態：二次側は通常、低インピーダンスの機器やリレーに接続されており、電流伝達の精度を確保するために短絡に近い状態で動作します。

2. 電気的絶縁と安全性

高電圧絶縁: 高電圧システムは変圧器を介して測定器から絶縁されており、オペレータや機器を危害から保護します。

二次側は開回路にしてはなりません。二次側が開回路になると、高電圧の危険が生じ、機器が損傷したり、人の安全が危険にさらされる可能性があります。したがって、二次回路が常に閉じていることを確認する必要があります。

3. 測定および保護機能

測定用変流器：通常の電流範囲内での精密な測定に使用されます。一般的な精度グレードには、0.2、0.5、1 レベルなどがあります。

保護変流器: 高精度の制限係数と飽和防止機能により、5P および 10P レベルなどの障害状態での障害電流情報を提供します。

4. 分類と型の多様性

機能別: 測定タイプと保護タイプの 2 つのカテゴリに分類されます。

絶縁媒体別：乾式、注型、油浸、ガス絶縁など。

設置方法に応じて、貫通型、ピラー型、スリーブ型、バスバー型などがあります。
