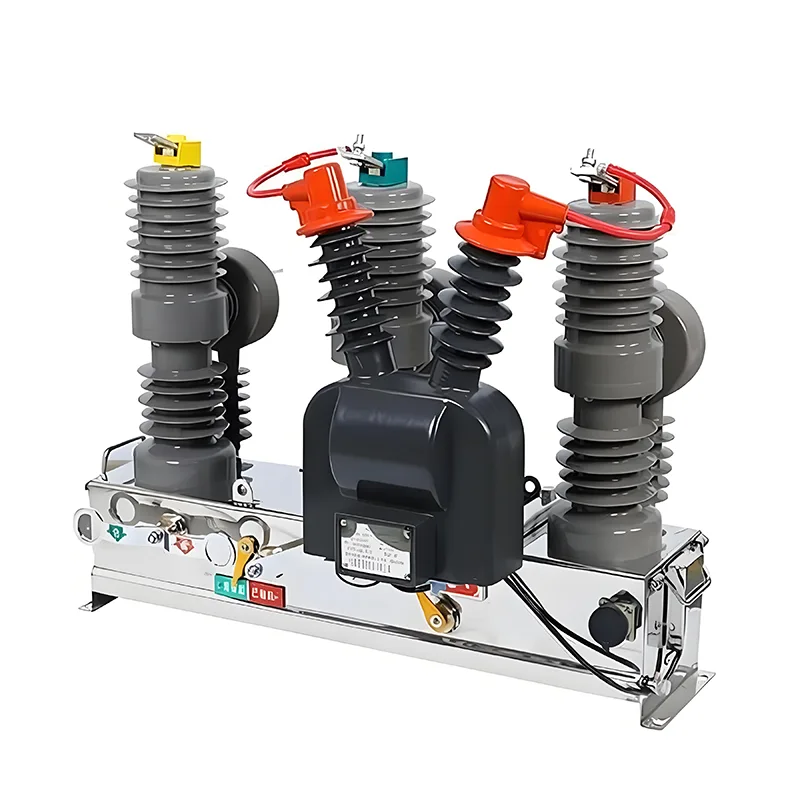

24kv 真空遮断器

真空チャンバーによってほぼ完璧な誘電環境が維持されるため、VCB は大規模な短絡が発生した場合でもアークを迅速に消滅させることができます。このため、Youbian の高品質 24kV 真空サーキット ブレーカーは、最新の中圧開閉装置システムにとって好ましい選択肢となっています。環境への配慮を維持しながら高い信頼性を提供し、持続可能な配電に対する世界的な需要の高まりに応えます。

24kV が重要な中電圧レベルであるのはなぜですか?

24kV VCB が中電圧 (MV) 配電網で広く使用されている理由は、それが国際規格に準拠しているためです。ヨーロッパ、アジア、中東、アフリカ諸国では、一般に 20 ～ 24kV のフィーダが使用されます。この電圧レベルは以下に適用されます。

都市配電ネットワーク

産業用フィーダーシステム

再生可能エネルギーの系統接続

公共事業用変電所

商業ビル用高圧分電盤

電力需要が常に変化するため、24kV 真空遮断器は世界中の中電圧インフラのベンチマークとなっています。

作業環境

環境温度：-40℃～85℃

日中の気温差：25℃

標高: ≤ 2000m

風速35m/s以下

通常の強度の振動はありません

強い腐食性ガスや媒体（酸、アルカリ、スラッジ等）が存在しないこと

汚染レベル: IV

充電温度：-40℃～85℃

使用前の注意事項

Youbian 24kV 真空サーキットブレーカーは、工場出荷前に完全にデバッグされ、密閉されています。スイッチ接続用のケーブルコネクタアセンブリが付属しています。ジャンクションボックスや電子スイッチコントローラーなどのアクセサリをオプションユニットとして提供できます。

警告

エンドユーザーは、リレーのメイン接点がオフになっていることを確認する必要があります。

各 C-O アクションの間隔は 1 秒以上である必要があります

頻繁に切り替える場合は次に従ってください: 定格作動サイクル O-0.3 秒 - C O-3 秒 - C O (最小 3 秒、最大 180 秒)
