10KV変流器

Youbian の耐久性のある 10 kV 変流器が配電システムの「目」であるのはなぜですか? 10kV 配電システムにおいて、変流器は電力網の安全性と正確な測定を確保するための中心的な機器であるためです。これらは電力システムの「目」のようなもので、高電圧と大電流を低電圧と小電流に比例して変換し、測定、保護、監視のための安定した信号を提供します。

選定が難しい、品質が不安定、供給が遅いなどでお悩みではありませんか？ 10kV 開閉装置およびリングメインユニットと互換性があり、計測要件と保護要件の両方を満たす変流器が必要ですか? Youbian の 10 kV 変流器を見てください。間違いなくあなたの期待に応えます。

製品コアの紹介

2.1 Product Definition and Core Role

10kV変流器（CT）は、電磁変圧器の一種に属する、10kVの電圧レベルに適した高圧電流変換装置です。その中核となる機能は、高電圧側の大電流（100A、200A、600Aなど）を一定の変圧比で標準の5Aまたは1Aの二次電流に変換し、高電圧システムと低電圧測定および保護回路間の電気的絶縁を達成しながら、エネルギー計測、リレー保護、電力監視のための正確な電流信号を提供することです。

2.2 製品の構造と技術的特徴

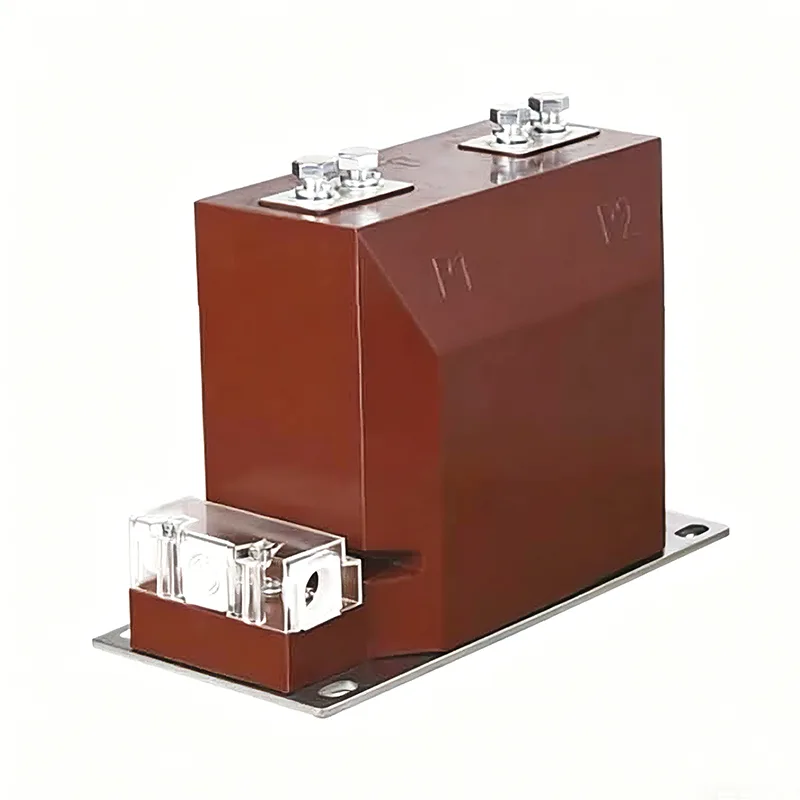

褐色エポキシ樹脂シェルを本体としたエポキシ樹脂全閉鋳物絶縁構造を採用した10kV変流器です。一次巻線のP1/P2端子は銅棒で導出され、二次巻線は透明接続箱を介して出力されます。底部にはステンレス鋼製の取付板が装備されており、標準的な開閉装置の設置サイズと互換性があります。

オイルフリーで空隙がなく、防湿、防汚、防爆に優れた全注入構造で、-40℃～+40℃の過酷な環境下でも日常のメンテナンス不要で安定して動作します。

Youbian は、測定では 0.2S と 0.5、保護では 5P10 と 10P10 などの複数の精度レベルをサポートし、さまざまなシナリオの測定と保護のニーズを満たします。

5/5〜3000/5Aなどのさまざまな比率をカスタマイズでき、10kV配電システムのさまざまな電流仕様に適しています。

鉄心は高品質のケイ素鋼板でできており、巻線のレイアウトは合理的で、残留磁気の影響を効果的に低減し、大電流の影響下でも測定精度を確保します。

統合された構造設計、コンパクトなサイズ、10kV 開閉装置、リングメインユニット、およびボックス型変電所に直接取り付けられ、キャビネットスペースを節約します。

製品の主な利点

鉄心材料の選択、巻線からエポキシ樹脂の鋳造に至るまで、10kV 保護変流器のすべてのプロセスは国家規格 GB 1208-2006「変流器」に厳密に従っています。工場出荷前に変圧比誤差、角度誤差、絶縁耐圧、温度上昇などの全数検査を実施し、不合格品の出荷を防止しています。

高地、高湿度、大電流などの特殊な作業条件では、顧客の個別のニーズに合わせて特殊な絶縁レベル、変圧比、設置寸法をカスタマイズできます。

10 kV 変流器は、高品質のエポキシ樹脂と輸入されたケイ素鋼板で作られており、耐老化性とコロナ耐性があり、耐用年数は 30 年以上で、一度の設置で一生効果を得ることができます。

二次巻線は、電源システムの安全規制に従って、高電圧が機器や人の安全を危険にさらすのを防ぐために開回路保護を備えて設計されています。

応用

10kV 変電所、配電室、ボックス型変電所のエネルギー計測により、電気料金精算のための正確なデータが得られます。

10kV 開閉装置とリングメインユニットの過電流保護、急速遮断保護、差動保護により、送電網に障害が発生した場合でも迅速なトリップが保証されます。

配電網自動化システムとスマートグリッド電流監視による電力網の運用状況のリアルタイム監視。

工場、鉱山、データセンターの 10kV 配電システムは、工業生産電力の安全性を確保します。

太陽光発電所や風力発電プロジェクトの 10kV 系統接続システムは、新エネルギー生成の特殊な作業条件に適しています。

企業の強みと協力事例：強さは品質を作り、サービスは信頼を勝ち取る

Zhejiang Dahu Electric Co., Ltd.は、中国の変圧器の研究開発、生産、販売を専門とする企業です。中国の電化製品の首都として知られる浙江省楽清市襄陽工業区に位置し、交通が便利で産業支援施設も充実しています。同社は、10kV や 35kV などの電圧レベルの変流器と変圧器の製造に重点を置いています。同社は中国に先進的なエポキシ樹脂鋳造生産ラインと包括的な試験ラボを備えています。 ISO9001品質マネジメントシステムとISO14001環境マネジメントシステムを確立しています。その製品は国家権威機関の試験と認証に合格し、東南アジア、中東、アフリカなど多くの国や地域に輸出されています。

同社は常に「技術主導、人間志向」の経営理念を堅持し、製品の品質を企業の命とし、継続的に研究開発に投資し、製品性能を継続的に最適化し、顧客に費用対効果の高い電力機器ソリューションを提供します。
