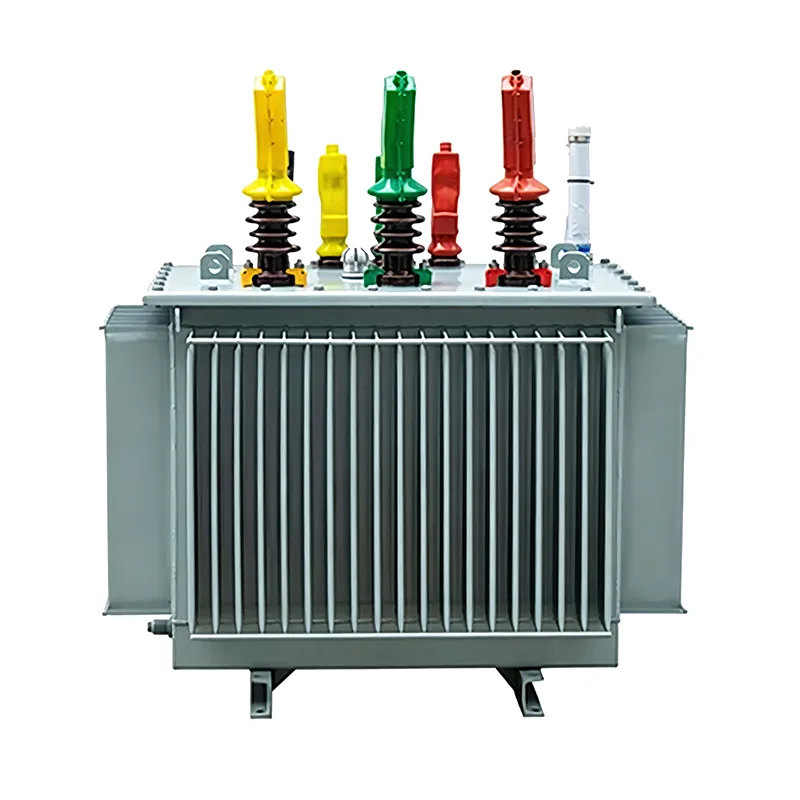

2Mva降圧電源トランス

Youbian の耐久性のある 2 MVA 降圧電源変圧器は、屋内、屋外、公共スペースに強力で安定した安全な配電を提供します。運用コスト、発熱量、所有コストが低いため、多くのアプリケーションや企業に選ばれています。密閉型の設計により、保護フェンスを必要とせずにコンクリートベースに設置できます。

2 メガボルト アンペア降圧変圧器の設置要件:

(1) 2 MVA 降圧電源トランスのすべてのコンポーネントと本体はしっかりと固定されている必要があります。

(2) 電気接続は良好な状態でなければなりません。アルミニウム導体と変圧器間の接続には、銅アルミニウム移行ジョイントを使用する必要があります。

(3) 2 MVA 降圧電源変圧器は、通常、低圧巻線の中性点、ケーシング、およびバルブ型避雷器によって共有されます。接地は信頼性が高く、接地線には取り外し可能な接続点が必要です。

(4) 変圧器の防爆排気口の前に可燃物を置かないこと。

(5) 地下変電室の扉、変電室と配電機器室の間の扉及び変電室間の扉は、耐火扉とすること。

(6) 住宅建築物に設置する油入変圧器の単容量は 400 kVA を超えてはならない。

(7) 2MVA 降圧変圧器の外殻から扉までの距離は 1 メートル以上、壁までの距離は 0.8 メートル（操作スイッチがある場合は 1.2 メートル）以上であること。

(8) 自然換気を行う場合は、変電室の床面は屋外床面より 1.1 メートル高くすること。

(9) 屋外降圧変圧器は、容量が 315 kVA を超えないものは柱に設置でき、容量が 315 kVA を超えるものはプラットホームに設置すること。一次リード線と二次リード線の両方に絶縁ワイヤを使用する必要があります。柱上変圧器の底部は地面から 2.5 メートル以上、露出した電線は地面から 3.5 メートル以上ある必要があります。一般に、変圧器プラットフォームの高さは 0.5 メートル以上、筐体の高さは 1.7 メートル以上、変圧器のケーシングと筐体の間の距離は 1 メートル以上、変圧器の動作面と筐体の間の距離は 2 メートル以上である必要があります。

(10) 「停止、高電圧危険です!」と明確に伝える必要があります。 2 MVA 降圧変圧器室のドアと筐体にある標識。

適用範囲

一般用途、工業施設、電気室、地下室、製造工場、製鉄所、海上プラットフォーム、商業施設、軍事施設、加工工場、配電システム、公共施設、公共の場所など。
