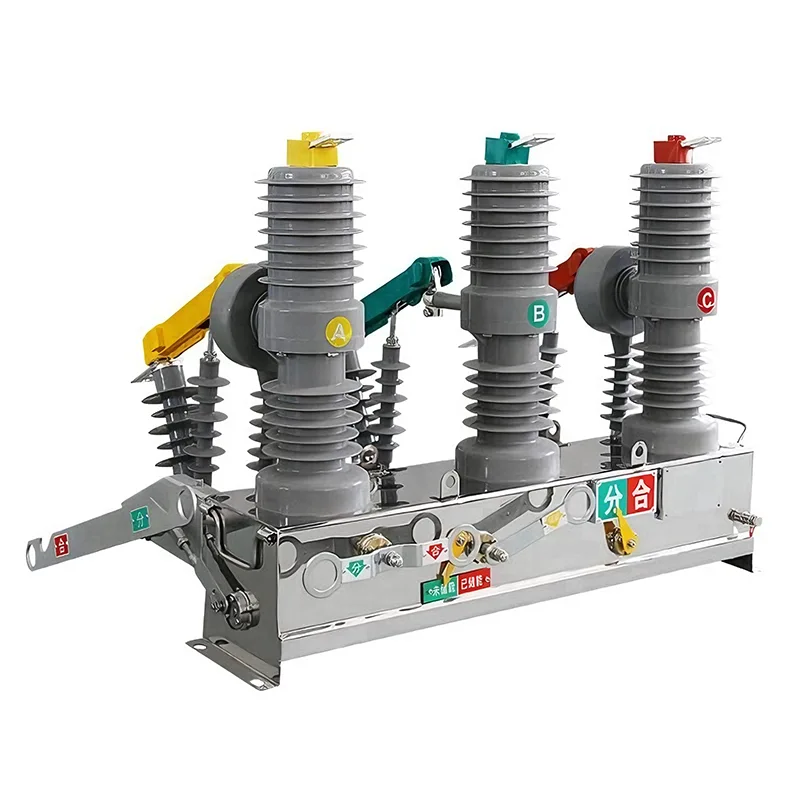

11 KV 真空遮断器

Youbian では、11 kV 真空遮断器の 12 kV 定格規格を中心に設計を行っており、11 kV 電力網の性能要件を包括的にカバーし、最適化しています。古い技術とは異なり、これらの回路ブレーカーは高真空環境に依存してアークを消滅させるため、電力網を安定させ、作業員の安全を確保します。

コア真空技術を理解する

11 Kv 真空遮断器の「真空」とは、真空消弧室 (通常は真空ボトルと呼ばれます) 内の環境を指します。これがシステムの核心です。真空は空気や油に比べて絶縁耐力（絶縁能力）に優れているため、接触ギャップが小さく、高電圧に耐えることができます。

当社の 11 Kv 真空遮断器が動作すると、永久的に密閉された真空チャンバー内で接点の分離が発生します。ガス分子が存在しないため、アークを維持するものがほとんどなくなり、迅速な障害分離が実現します。

アーク消弧における真空消弧室の役割

当社の装置のアーク消弧プロセスは正確かつ瞬時に行われます。その動作原理を実装するための設計は次のとおりです。

1. 接点分離：故障が検出されると、接点が分離します。

2. 金属蒸気アーク: 接触材料内の金属蒸気により、短時間アークが形成されます。

3. 急速な拡散：真空環境のため、金属蒸気は非常に速い速度で膨張し、拡散します。

4. ゼロクロスサーキットブレーカー: 電流が初めてゼロと交差すると、電圧が上昇してアークが再点火する速度よりも速い絶縁耐力の回復速度によりアークが消滅します。

真空サーキットブレーカーと従来の石油/ガスサーキットブレーカーの違い

当社では、真空技術への切り替えを推奨しています。これにより、旧式の石油またはガス回路ブレーカーに伴う環境およびメンテナンスの責任が軽減されます。以下では、環境に優しいサーキットブレーカーが現代のインフラにとってより良い選択肢である理由を比較します。

真空サーキットブレーカー (VCB) オイル/エアサーキットブレーカー

消弧能力：中・高真空（密閉）油または圧縮空気

メンテナンス: 非常にまれ (寿命シール) 高い (オイル交換、接点の清掃)

火災の危険性: なし (油および SF6 不使用) 高 (油可燃性)

耐用年数: 長 (20 ～ 30 年) 短 (使用による経年劣化)

サイズ: コンパクトなモジュール式/かさばる

環境への影響: 環境保護/油漏れまたは SF6 排出のリスク

真空技術を採用することで、当社の 11 Kv 真空サーキットブレーカーは安全性が向上するだけでなく、機器のライフサイクル全体を通じて運用コストを大幅に削減します。

定格電圧および電流パラメータ

これらの機器は 11kV 電源ネットワークに配備されていますが、必要な安全マージンを確保するために 11kV 真空遮断器の定格電圧は 12kV です。定格連続電流によって、回路ブレーカーが通常の動作中に耐えることができる負荷容量が決まります。当社は、特定の負荷要件を満たす柔軟な構成を提供します。

定格電流 630A: 標準的な配電フィーダおよび小規模な産業用負荷に適しています。

1250A ～ 1600A: 主要な受電線および重産業機械向けに特別に設計されています。

カスタマイズ: 特定の開閉装置構成に基づいて、より高い定格値を提供できます。

短絡遮断能力とコンプライアンス

故障を安全に切断することは、真空遮断器の最も重要な機能です。当社の 11 Kv 真空サーキット ブレーカーは 20kA ～ 31.5kA の短絡遮断容量を備えており、下流の機器に損傷を与えることなく大きな故障電流を瞬時に除去する機能を保証します。

当社は世界的な製造基準を厳格に遵守しています。各ユニットには IEC 62271-100 規格に準拠した真空サーキットブレーカー (VCB) が装備されており、ダイバー間でのパフォーマンスの一貫性が確保されています。
