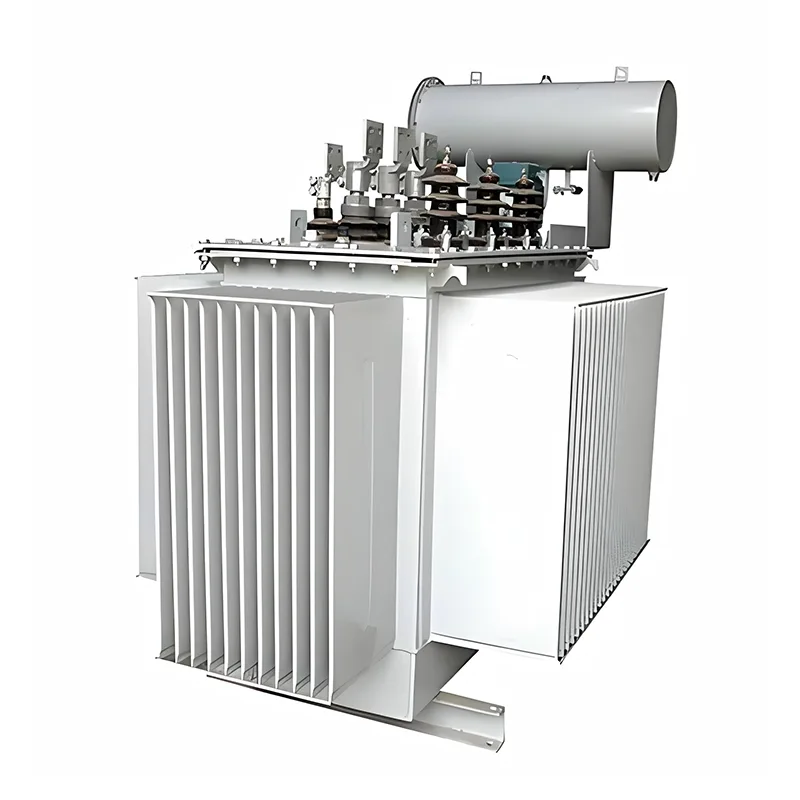

33kv 12 12.5 Mva 三相電力変圧器

Youbian は、中国における 33kV 12 12.5 Mva 三相変圧器の大手サプライヤーです。当社は上流と下流のサプライヤーの間に工場を配置しており、絶対的な価格優位性を持っています。当社の製品にご興味がございましたら、お問い合わせください。カスタマイズの専門家を手配することもできます。

メンテナンスガイド

1. 33kV 12 12.5 Mva 三相変圧器のメンテナンスを行う場合、当社は現場にいるすべての作業員の安全を優先します。事故の発生を防ぐために、関連する操作手順と安全対策を厳守してください。

2. 変圧器の保守は、知識と経験を持った専門家が行ってください。変圧器の稼働状況や問題点を正確に把握し、対策を講じることができます。

3. 保守は、定期的な保守を確実にするために、所定の計画に従って実行する必要があります。保守計画を遵守することで、保守の不注意による故障を防ぐことができます。

4. 33kV 12 12.5 Mva 三相変圧器の保守プロセスと結果を詳細に記録する必要があります。これには、将来の分析と参照のために、メンテナンス日、実行されたアクティビティ、テスト結果などが含まれます。

5. メンテナンス中は、緊急事態に対処するための準備を行っておく必要があります。これには、必要なメンテナンスツールやスペアパーツ、メンテナンスサービスの連絡先情報が含まれます。

構造的特徴

(1) 鉄心

鉄心は冷間圧延した方向性珪素鋼板を使用しています。ラミネートは GEORG 固定長切断ラインを使用して切断されます。

段積みカットと自動積みの機能を備えたカッティングラインです。

多層積層構造により損失とノイズを低減します。

鉄心柱とヨークの鋼板はガラスエポキシ樹脂接着剤で固定されています。

(2) 巻線

33kV 12 12.5 Mva 三相電力変圧器の導体は、高品質のエナメル銅線または紙巻き銅線で作られており、巻線形式は次のとおりです。

ドラム、スパイラル、改良スパイラル、連続、千鳥配置で絶縁強度を確保。標準テープ仕様は、高電圧巻線の場合、± 2 * 2.5% です。

(3) 燃料タンク

燃料タンク、燃料タンクカバー、貯油タンクは波鋼板製です。小型トランスを使用

深型油タンクと油タンクカバー、大型変圧器には釣鐘型油タンクを採用。コルゲート構造は効果的なオイル冷却方式です。

(4) 絶縁油

燃料タンクには、PCB や PCT を含まない、IEC296 規格を満たす高品質の鉱物油を充填してください。

絶縁油は、変圧器を冷却し、内部の充電部分の一部を絶縁するために使用されます。

(5) タップチェンジャー

タップチェンジャーは、変圧器の出力電圧を必要なレベルに調整するために使用されます。これは、高電圧巻線の巻数を変更してシステム内の変圧器比を変更することで実現します。タップ チェンジャーは、オンロード タップ チェンジャー (OLTC) またはオフロード タップ チェンジャー (OCTC) のいずれかです。

(6) 組み立て

変圧器の能動部分は鉄心と巻線から組み立てられます。アクティブ部は多重巻線と等圧乾式組立法を採用しており、耐電圧性と短絡抵抗を効果的に向上させます。

試験装置

ハイテク機器を使用し、IEC 規格に従って厳密にテストする必要があります。これにより、当社の 33kV 12 12.5 Mva 3 相電力変圧器の品質と信頼性が保証されます。
