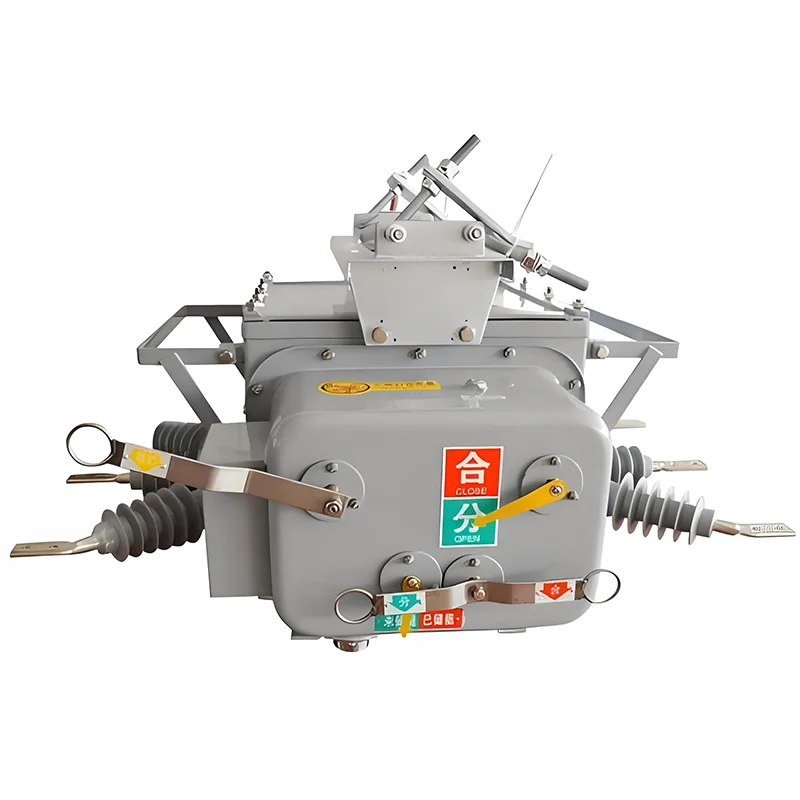

33kv 真空遮断器

33kV 真空遮断器は Youbian が製造する最高品質の製品であり、カスタマイズを受け入れることができます。中国のトップサプライヤーおよびメーカーの 1 つとして、当社は製品の品​​質が非常に優れており、すべてが標準に達していると自信を持って言える資格があります。ご来店・お問い合わせお待ちしております！

電気制御仕様

制御電圧: 220V DC、内部自己電源​​、250V、22000 μF コンデンサを使用。エンドユーザーは、リレーのメイン接点を開閉するように準備するだけで済みます。

補助電圧: 110V/220V DC、110V/220V AC オプション、顧客は注文前に指定できます。

切断時間: ≤ 8ms (各スイッチに工場テスト記録が添付されます)

閉成時間: ≤ 11ms (工場出荷時のテスト記録が各スイッチに添付されます)

推奨制御パルス時間：0.1s

真空スイッチの配線方法

エンド ユーザーは、次の図に従ってジャンクション ボックスを BRZW32 真空スイッチに接続していることを確認してください。ジャンクション ボックスは自己電源式のコントローラーです。

高圧線でスイッチを使用する前に、各ケーブルのコネクタが正しく接続されていることを確認してください。

各相のスイッチボタン（A、B、C）を押して接続が良好か確認してください。通常の動作状態では、各相の電気制御が対応する正しい相スイッチと一致しています。セルフパワージャンクションボックス (スイッチコントローラー)

中圧電力システムの重要性

最新の電力網では、33kV 真空サーキット ブレーカーがインフラストラクチャと人員の主な保護メカニズムです。負荷電流を管理し、最大 31.5kA までの短絡障害を即座に解消することで、グリッドの安定性を維持するために重要です。

変圧器、コンデンサバンク、送電線などの高価な機器をサージから保護します。

産業プラント、変電所、再生可能エネルギー施設 (風力/太陽光) のダウンタイムを最小限に抑えることができます。

環境に優しい動作: SF6 サーキットブレーカーとは異なり、当社の 33kV 真空サーキットブレーカーの真空技術は温室効果ガスを排出せず、地球規模の環境持続可能性目標に沿っています。

国際的な IEC および ANSI 規格に準拠

高電圧エンジニアリングでは、信頼性と安全性を犠牲にすることはできません。 Youbian は、世界的な互換性と安全性を確保するために、主要な国際規格および国内規格に従って 233kV 真空遮断器を厳密に製造しています。

主な適合基準

IEC 62271-100: 高電圧開閉装置および制御装置。

GB 1984: 高電圧 AC サーキットブレーカーの国家規格。

ISO認証：当社の生産施設はISO9001（品質マネジメントシステム）、ISO14001（環境マネジメントシステム）、ISO45001（労働安全衛生マネジメントシステム）の認証を取得しています。

これらの認証により、各デバイスが一貫した誘電性能、機械的耐久性 (M2 レベル)、定格パラメータ下での安全な動作を保証します。
