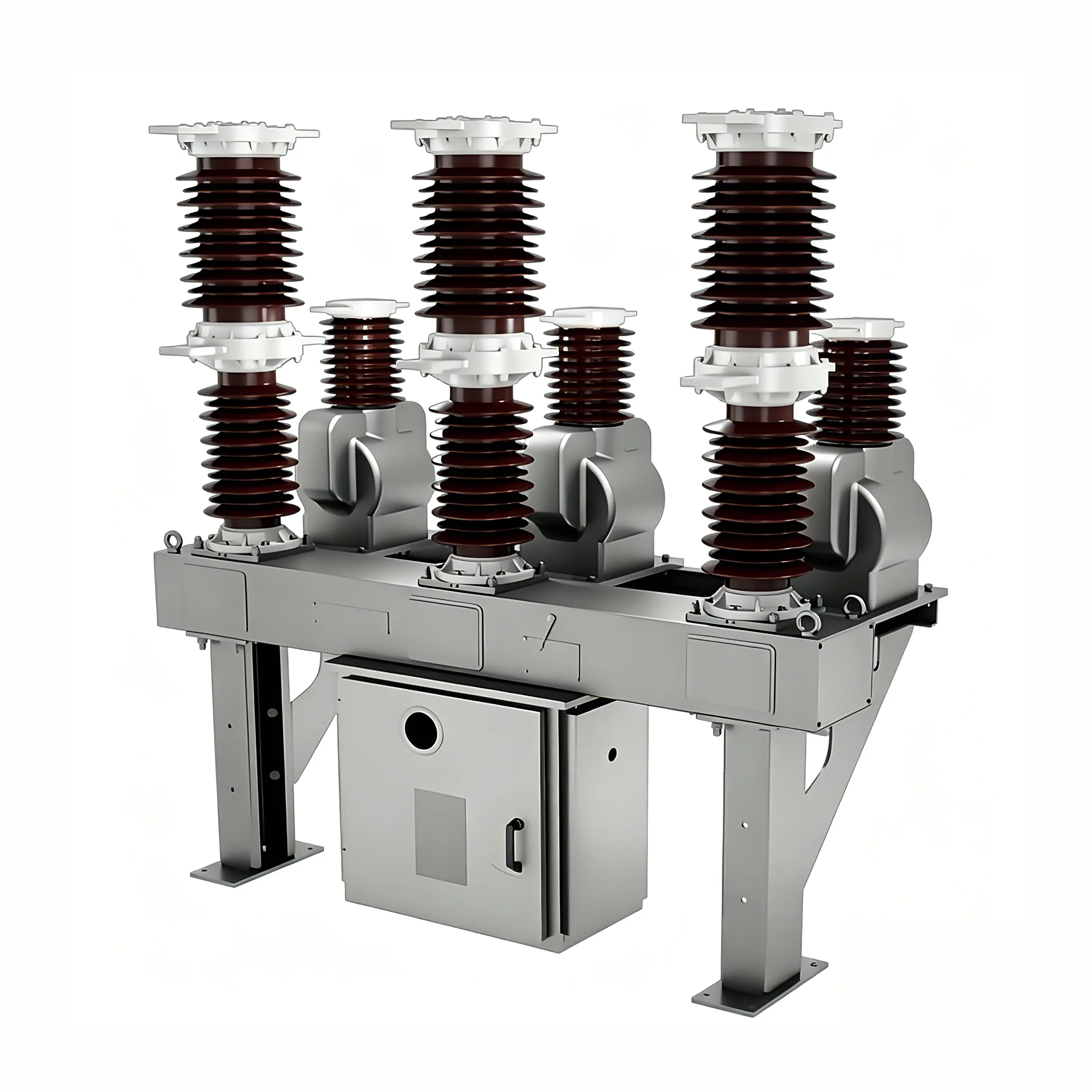

40.5kv スイッチ リクローザー

40.5kv スイッチブレーカー (以下、「サーキットブレーカー」という) は、Youbian が先進的な外国技術を導入し、中国の電力産業の特性と組み合わせて開発した新世代の屋外真空サーキットブレーカーです。主に都市および地方の電力網の 10 ～ 35kV の屋外配電システムに使用されます。負荷電流、過負荷電流、短絡電流の適用と組み合わせることで、他の同様の状況でも使用できます。

作業環境

環境温度：-40℃～85℃

日中の気温差：25℃

標高: ≤ 2000m

風速35m/s以下

通常の強度の振動はありません

強い腐食性ガスや媒体（酸、アルカリ、スラッジ等）が存在しないこと

汚染レベル: IV

充電温度：-40℃～85℃

特徴

40.5kvスイッチリクローザは、ANSI/IEC規格に準拠した強化設計製品で、磁気アクチュエータ、オン/オフ装置(RCWEタイプACRには手動閉装置がありません)、3個の電流センサ、最大3個の電圧センサ、保護曲線(プログラマブル)、調整ロジック(プログラマブル)、プログラマブル通信プロトコル、PCソフトウェア、APP制御ツールなどの機能を備え、RWK352を使用します。コントローラー。

40.5kvスイッチリクローザはシリコーンゴムでコーティングされた固体絶縁リクローザであり、SF6ガスシールは使用していません。このリクローザーは沿面距離が高く、絶縁レベルが高く、最大 42kV レベル、BIL200kV のシステムに適しています。

40.5kV スイッチ リクローザは、定格電圧 40.5kV の三相 AC 50/60Hz 用に設計されており、屋外の高圧開閉装置に適しています。主に都市および地方の送電網、変電所、工業および鉱山企業の配電システムで、負荷電流、過負荷電流、短絡電流を遮断するために使用されます。真空サーキットブレーカーは特殊な性能を備えているため、頻繁な操作やオイルフリーの改造が必要な用途に特に適しています。

単相事故による三相短絡を防止する三相分離極構造を採用した遮断器です。真空消弧室は各相の絶縁スリーブ内に配置されているため、結露による短絡障害のリスクがありません。 40.5kv スイッチブレーカーの外部絶縁材は輸入された屋外用エポキシ樹脂またはシリコーンゴム材料で作られており、優れた疎水性と防汚性能を備えており、高い耐候性が要求される屋外環境や過酷な使用条件に適しています。サーキットブレーカーは全体の構造がコンパクトで、占有面積が小さく、軽量で設置が簡単です。ボックス内部には変圧器油が充填されていますが、六フッ化硫黄ガスは含まれていないため、オイルフリー変圧と環境保護の要件を満たしています。

製品規格

この回路ブレーカーは次の規格に準拠しています。 GB1984: 高電圧回路ブレーカー。 GB/T11022: 高電圧開閉装置および制御装置の一般技術要件。 JB3855:3.6~40.5kV 屋外交流高圧真空遮断器 DL/T403:12~40。 5kV AC 高電圧真空サーキットブレーカーの注文に関する技術仕様 IEC56: AC 高電圧サーキットブレーカー
