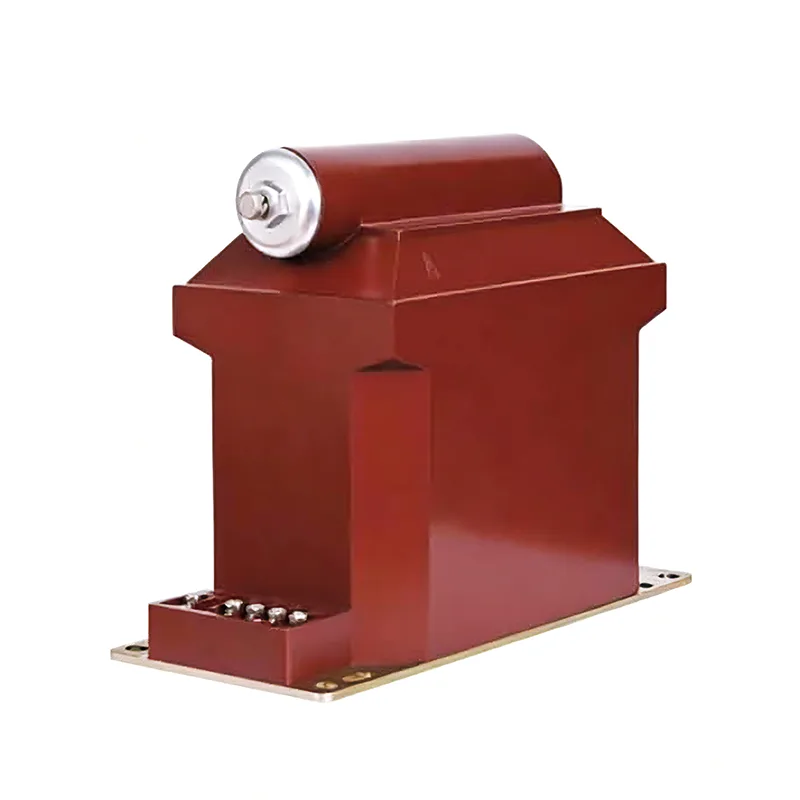

33 kV 変圧器

Youbian の耐久性のある 33 kV 変圧器は、一次コイルと二次コイルに特別な巻線とシールド技術を使用して、電圧ストレスの分散を改善しています。各コイルはポリエステルフィルムで慎重に絶縁され、層間に高い誘電率をもたらします。完成した巻線構造と二重リング鉄心を支持フレームに組み立てます。

予防

1. 1.33 kV 変圧器は、運転開始前に、規則の指定事項に従って試験および検査を受けなければなりません。例えば、極性測定、接続グループ、絶縁揺れ、核相順序など。

2. 変圧器の配線は正確であることを保証する必要があります。一次巻線はテストする回路と並列に接続し、二次巻線は接続された測定器、リレー保護装置、または自動装置の電圧コイルと並列に接続する必要があります。同時に、極性の正確さに注意を払う必要があります。

3. 33 kV 変圧器の 2 次側に接続される負荷の容量は適切である必要があり、変圧器の 2 次側に接続される負荷はその定格容量を超えてはなりません。そうしないと、変圧器の誤差が増大し、測定精度の達成が困難になります。

4. 4.33 kV 変圧器の二次側では短絡は許可されません。変圧器内のインピーダンスが小さいため、二次回路が短絡すると大電流が発生し、二次機器が損傷し、さらには人の安全が危険にさらされます。電圧変圧器は、二次側の短絡による損傷から保護するために、二次側にヒューズを装備することができます。可能であれば、変圧器の高電圧巻線またはリード線の故障によって高電圧送電網が一次システムの安全性を危険にさらさないように、ヒューズを一次側にも取り付ける必要があります。

5. 測定器やリレーに触れたときの人の安全を確保するために、変圧器の二次巻線には接地点が必要です。接地後、一次巻線と二次巻線の間の絶縁が損傷すると、高電圧が計器やリレーの人の安全を危険にさらすのを防ぐことができるためです。

6. 変圧器の二次側を短絡させないでください。

絶縁と保護のため、コンポーネントは疎水性脂環式エポキシ樹脂 (HCEP) に自動的に真空圧注成形されます。 HCEP 材料は、物理的強度を維持しながら、優れたアーク軌道、耐オゾン性、耐紫外線性を備えています。 HCEP の疎水性表面特性により、湿気の多い、湿った、または汚染された環境において信頼性の高い性能が保証されます。

35KV配電線、炭鉱、発電所、鉄道、工場などに使用可能です。

33 kV 変圧器は IEC60044-2 に厳密に準拠しています。 IEC 61869-1、3、ANSI/IEEE C57.13。

応用

鉄道;炭鉱;電力計;発電所;電力量計;発電所;中圧開閉装置;石油およびガス会社;配電ボックス;配電システム;空気絶縁キャビネット;リングネットワークキャビネット;測定器;電力局;中圧電力品質分析装置;産業および鉱業企業;

特徴

重量: 50KG;

耐用年数: 30 年。

材質：エポキシ樹脂（HCEP）

定格電圧は最大 36 kV。

精度レベル: 0.2 0.5 6P 3P;

33KV 35KV 36KV 屋内用途。

単極変圧器設計。

制限熱出力 (VA): 300VA/600VA;

合理的な構造、頑丈な構造。

定格電圧比: 35/√ 3/0.1/√ 3/0.1/√ 3/0.1/3;

定格基本絶縁レベル (BIL) は最大 200 kV。

優れた短絡耐性と耐熱性。
