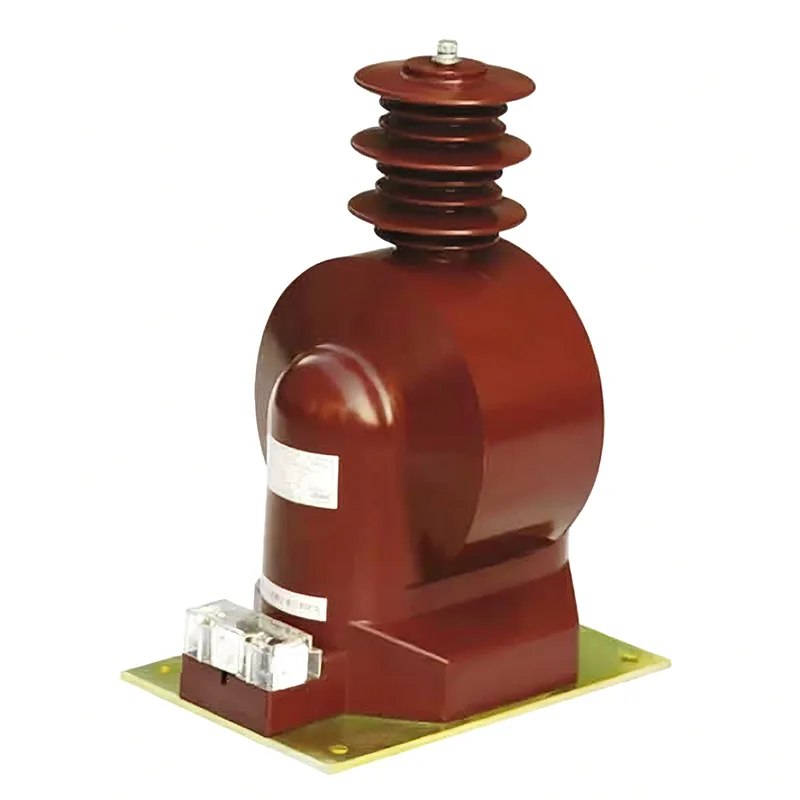

35kV変圧器

高品質の 35 kV 変圧器のメーカーとして、Youbian は、選択が難しい場合や優柔不断な場合に、当社の工場から変圧器を購入することを選択できます。当社は長年の経験、完全な設備、あらゆる問題を解決するチームを備えたメーカーです。

変圧器の構造上の特徴は何ですか?

1) 油入変圧器

油入変圧器は単段形と直列単段形に分かれます。単段式は220kV以下の電圧レベルに使用でき、直列式は66kV以上のすべての電圧レベルに使用できます。単段タイプの一次巻線と二次巻線は共通の鉄心に巻かれており、絶縁は段階的ではなく、磁気結合によってエネルギー変換が行われます。カスケード型は、同じ巻数の複数の一次巻線を同じ鉄心に半分の巻数で組み上げ、上から下に並べて高電圧とアースの間に接続したものです。

2) SF6 ガス絶縁変圧器

SF6 ガス絶縁変圧器は、ケーシング、絶縁スリーブ、鉄心、一次および二次巻線、および設置用付属品で構成されています。一次巻線は一般にパゴダ型の積層巻線が採用されており、段階的に巻かれています。二次巻線は、鉄心に近接して巻かれた層状巻線であり、通常は単相双柱積層鉄心が使用されます。 SF6 ガス絶縁変圧器は、GIS と適合させることも、独立した SF6 ガス絶縁変圧器として使用することもできます。

変圧器の配線方法は何ですか?

1) 単相配線は、ラインに電圧や同期がないかどうかを判断するために、高接地電流システムで一般的に使用されます。どちらの相でも接続できますが、もう 1 つの基準は、バス電圧の対応する相を使用することです。

2) 2 相の電圧間に接続された変圧器は、主に小電流接地システムで線路が無電圧か同期かを判断するために使用されます。これは、小接地電流システムでは単相接地が可能であるためです。単相対地変圧器が 1 つだけ使用されている場合、変圧器が正確に接地相にあり、その相の測定された対地電圧がゼロであれば、線路に電圧がかかっていないかどうかを検証することは不可能です。判断を誤ると非同期クローズを引き起こす可能性があります

変流器の配線では次のことに注意してください。

1) 35 kV 変圧器の二次側は、使用中に開回路にしてはなりません。計器類やリレーを使用中に分解する場合は、あらかじめ二次側を短絡してください。設置中、配線は信頼できるものである必要があり、二次側にヒューズを取り付けることは許可されません。

2) 二次側は一端を接地する必要があります。一次側と二次側の絶縁損傷を防ぎ、高電圧が二次側に流入して人体や機器の安全を危険にさらすのを防ぎます。

3) 配線の際は極性に注意してください。変流器の一次側と二次側の極性端子を文字で示します。

4) 回路内で一次側が直列に接続され、二次側にリレーや計測器が直列に接続されています。
